前書き

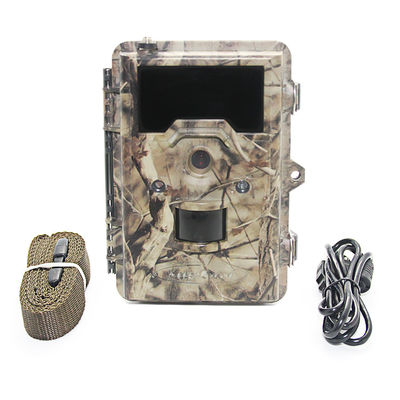

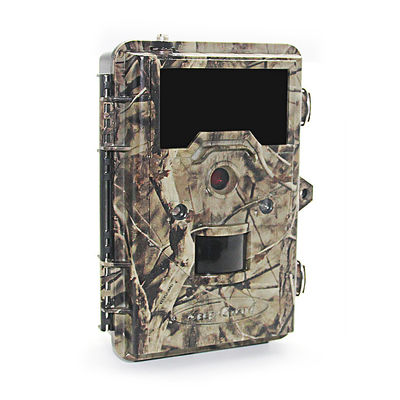

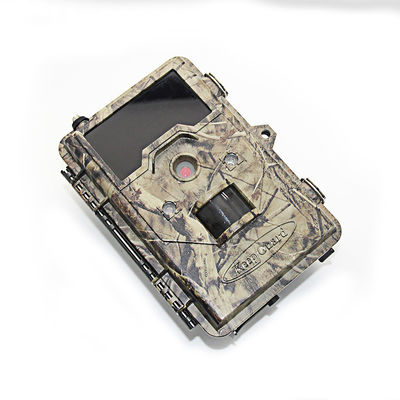

KEEPGUARD WIRELESS CAM は、KEEPGUARD CAM の最新世代です。カメラから携帯電話または電子メールボックスに写真を直接送信できるGSMセルラーモジュールが含まれています。GSM ネットワーク経由で MMS/SMTP/E メールをサポートします。850MHz、900MHz、1800MHz、1900MHz の 4 つのネットワーク帯域をサポートします。ビデオはセルラー ネットワーク経由で送信できません。

電池を入れる

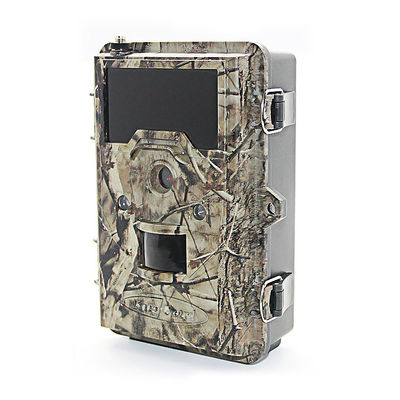

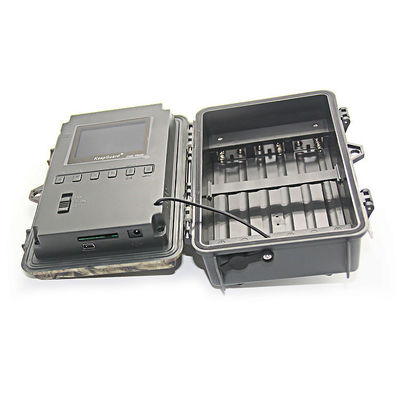

カメラの右側にある 2 つのラッチを開くと、12 個のバッテリー スロットがあることがわかります。電池の寿命を最大限に延ばすには、12 個のリチウム AA またはアルカリ AA 電池を使用することをお勧めします。

外部電源の使用

オプションで、外部 9V DC 電源をカメラの下部にある「DC In」ジャックに接続できます。電流出力が 1000mA 以上の電源を使用することをお勧めします。極性が正しいことを確認してください。

SD カードの挿入

このカメラには 32MB の内部メモリがあり、カメラのアップグレード用です。カメラの操作を開始する前に、SD カードを挿入 ( OFF モード ) してください。SDカードは最大32GBまで対応。

SD カードのフォーマット:

SD カードをフォーマットすると、メモリ カード上のすべてのファイルが削除され、カメラの準備が整います。MENU を押してから RIGHT または LEFT キーを数回押して、「Format」パラメータ設定メニューに移動します。OK キーを押してサブメニューに入り、UP または DOWN キーを押して YES を強調表示し、OK を押します。

SIM カードの取り付け

カメラは写真を GSM プロバイダーに送信します。カメラの SIM カードは GSM プロバイダーのものである必要があります。カメラのモード セレクター スイッチがオフの位置にあることを確認します。金属製の端子を上にして（右を参照）、SIM カードをカード スロットに挿入し、底まで突き出してから放します。所定の位置にスナップします。SIM カードを取り外すには、カチッと音がするまでカードを押してから離します。

オフ、オン、セットアップモード

KEEPGUARD WIRELESS CAM には 3 つの基本的な操作モードがあります。

オフモード

OFF モードは、SD カードやバッテリーの交換、デバイスの移動など、何らかのアクションを実行する必要がある場合の「安全な」モードです。カメラをコンピュータの USB ポートに接続して写真/ビデオをダウンロードする場合は、OFF モードを使用します。

オンモード

ON モードになると、手動制御は不要または可能になります (制御キーは無効になります)。KEEPGUARD WIRELESS CAM は、カバーするエリアで PIR センサーが活動を検出することによってトリガーされると、(現在のパラメーター設定に従って) 写真またはビデオを自動的に撮影します。

セットアップモード

SETUP モードでは、内蔵 LCD を使用して KEEPGUARD WIRELESS CAM の設定を確認および変更できます。電源スイッチを SETUP の位置に動かすと、LCD ディスプレイがオンになり、情報画面が表示されます。

図 1: SETUP 情報画面

SETUP モードのショートカット キー

1.まずSETUPモードに切り替えます。

2.メニューボタンを押します。

3.RIGHT または LEFT キーを押すと、次または前のパラメータにスクロールします。

4. UP キーまたは DOWN キーを押して、現在のパラメータの設定を選択します。

5. OK を押して、新しい設定を保存します。

6.次に、オンモードに切り替えて、写真やビデオを撮ります。

無線設定パラメータガイド

このカメラは、MMS または SMTP という 2 つのソリューションを提供して、写真を携帯電話や電子メール ボックスに送信します。

MMS

MMS が選択されている場合、写真は事前設定された電話番号 (最大 5 つの番号が許可される) または電子メール (最大 5 つのアドレスが許可される)、または電話番号と電子メール アドレスの両方に送信されます。

1.自動設定

a) 国: ドロップダウンメニューで国または出身地を選択してください

b) プロバイダーの選択: ドロップダウン メニューでプロバイダーを選択します。

2.手動設定

国またはプロバイダの情報が「自動設定」に含まれていない場合は、「手動設定」を選択し、サービス プロバイダが提供する設定に従って URL、APN、IP、およびポートのパラメータを設定する必要があります。ネットワーク サービスにお問い合わせください。これらの設定に慣れていない場合は、プロバイダーを選択してください。

3.電話番号

[電話番号] フィールドに最大 5 つの異なる電話番号を入力します。すべての電話番号をスペースやダッシュなしで始める必要があります。

4.メールアドレス

電子メール フィールドに最大 5 つの異なる電子メール アドレスを入力します。

SMTP

SMTP を選択すると、SIM カードのデータ プランを使用して、GPRS/HSPA ネットワーク経由で、1 つのプリセット送信メール アドレスから 1 つまたは複数のメール アドレスに画像が送信されます。

1.自動設定

a) 国: ドロップダウン メニューで国または出身地を選択します。

b)プロバイダーの選択: ドロップダウン メニューでプロバイダーを選択します。

2.Web メール: 送信メールとして使用した Web メールを選択すると、手動設定で APN、サーバー、およびポートが自動入力されます。

3.手動設定: 国、プロバイダ、または Web メールの情報が「自動設定」に含まれていない場合は、手動設定を選択してパラメータを設定する必要があります。

4.電子メール アドレス: 選択した電子メール アドレスにのみ写真を送信する場合は、このオプションを選択します。電子メール フィールドに最大 5 つの異なる電子メール アドレスを入力します。

無線試験

MMS または SMTP の設定が完了したら、KG870NV の「無線テスト」を行うことができます。

1.テスト写真を送る

1) 電源スイッチを SETUP の位置にしてプレビュー画面に入り、カメラをカメラモードに設定します。

2)カメラがモバイル信号を検索した後、左キーを押して写真を撮ります。

3) LCD 画面にステップバーが表示されます。「Wireless test over, Send Success」と表示されたら、最初の写真が正常に送信され、カメラは写真を撮る準備ができています。

2.コマンドコードを送信

1) 電源スイッチを SETUP/ON の位置にして、プレビュー画面に入ります。

2) コマンド フォンを使用してコード #140# を送信すると、カメラはモバイル信号を検索した後に写真を撮ります。

3) LCD 画面にステップバーが表示されます。「Wireless test over, Send Success」と表示されたら、最初の写真が正常に送信され、カメラは写真を撮る準備ができています。

SETUP メニュー - パラメータと設定リストの説明
